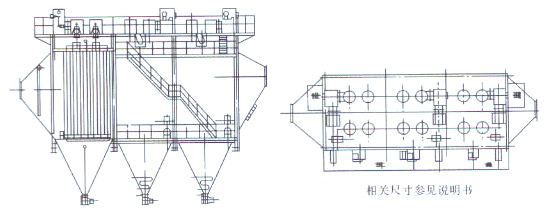

1、XKD、XWD系列電除塵器的參數、結構和外型尺寸見附圖。
2、型號表示意義：
例1：（XKD200×3/2）
板臥式框架結構的電除塵器，其流通面積200m2三個電場雙室結構。
同極間距300mm/400mm
|
電場風速（M/s）
|
0.9-1.2
|
|
除塵器承受負壓（Pa)
|
-600～0 |
|
氣體允許溫度（℃）
|
≤300
|
|
設計效率（%）
|
≥99
|
|
壓力損失（Pa）
|
≤300
|
|
漏風率（%）
|
≤5
|
|
電場數/室數
|
3電場/單室～3電場/雙室
|
|
電場有效長度（M）
|
C型板、波形板
|
|
陽極振打形式
|
撓臂錘側部振打
|
|
陽極振打形式
|
芒刺線、魚骨線、鋸齒線
|
|
陰極線形式
|
撓臂錘振打
|
|
陰極振打形式
|
|
|
高壓電源臺數
|
3～6
|
|
高壓電源參數輸出電流（A）
|
0.1～1.6/0.1～1.3
|
|
高壓電源參數輸出電壓（V）
|
60/70
|
| 項目/型號 | XKD(同極間距300mm) XKD（同極間距400mm) | ||||||||||||
| 110×3 | 120×3 | 130×3 | 140×3 | 150×3 | 160×3 | 170×3 | 180×3 | 190×3 | 200×3 | 220×3 | 240×3 | 260×3 | |
| 有效斷面積（M2） |
110.6/ 110.6 |
120.2/ 120.2 |
131.4/ 130.2 |
141.8/ 141.8 |
150.2/ 150.2 |
159.6/ 160.7 |
169.0/ 170.2 |
181.3/ 190.4 |
190.4/ 190.4 |
200.0/ 200.0 |
221.2/ 221.2 |
240.4/ 240.4 |
262.9/ 260.4 |
| 處理風量×104(M3/h) |
39.6～ 47.5 |
43.2～ 51.8
|
46.8～ 56.1 |
50.4～ 60.4 |
54～ 64.8 |
57.6～ 69.1 |
61.2～ 73.4 |
64.8～ 77.7 |
68.4～ 82 |
72～ 86.4 |
79.2～ 95 |
86.4～103.6 |
93.6～
|
| 陽極板總有效面積（M2） |
8847 |
9615 |
10516 |
11347 |
12019 |
12765 |
13521 |
14504 |
15237 |
16005 |
17694 |
19230 |
21033 |
| 設備外形尺寸長×寬×高（M） |
24.9 ×12.43 ×20.35 |
24.9 ×12.43 ×21.35 |
24.9 ×13.363 ×21.25 |
24.9 ×14.9 ×20.65 |
24.9 ×14.9 ×21.35 |
24.9 ×16.5 ×21.45
|
24.9 ×16.5 ×22.15 |
23.9 ×22.5 ×19.05 |
23.9 ×24.1 ×18.55 |
23.9 ×24.1 ×19.45 |
24.9 ×24.15 ×20.55 |
24.9 ×24.15 ×21.55 |
24.9 ×25.75 ×21.55 |
