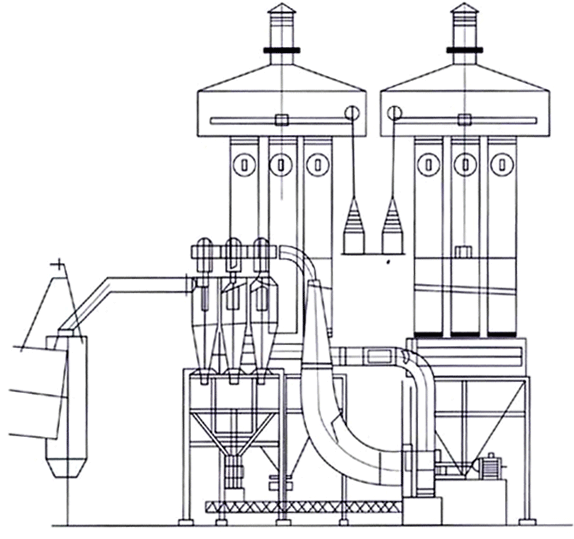

CDLG（H）型和CDPK（H）-10/2型電除塵器，是專為水泥廠回轉式烘干機配套的高效除塵設備。CDLG（H）-700/12型通過浙江省省 級鑒定。CDPK（H）-10/2型通過國家建筑材料工作局“防塵防毒技措項目”驗收。CJHA.CJHB系CDLG（H）型的第二代、第三代產品。在結 構和性能上又有很大的改進和提高。采用了寬間距，世界各國一致指定和公認寬間距電除塵器是先進，距有發展前途的除塵器。回轉烘干機專用寬間距電除塵器技 術性能。目前，這些產品已在全國各水泥廠推廣使用，獲得用戶好評。
| 技術參數/電除塵器型式 |
CJHA1-2.31/6 CJHB1-2.31/6 |
CJHA2-4.62/12 CHJB2-4.62/12 |
CJHA3-6.04/12 CJHB3-6.04/12 |
CJHA4-6.93/18 CJHB4-6.93/18 |
|
電場有效斷面積m2 |
2.31 |
2×2.31=4.62 |
2×3.20=6.40 |
2×3.47=6.94 |
|
電場尺寸(長×寬×高)(mm) |
3946×2420×17589 |
7306×2120×17589 |
7606×2650×17615 |
8628×4450×17815 |
|
處理氣體量(m3/h) |
10500 |
21000 |
26000 |
34000 |
|
電場風速m/S |
1.27 |
1.27 |
1.2 |
1.35 |
|
氣體在電場停 |
5.54 |
6.46 |
7.07 |
6.03 |
|
通 道 寬 |
700 |
700/700 |
800/800 |
700/700 |
|
通 道 數(一電場/二電場)個 |
6 |
6/6 |
6/6 |
9/9 |
|
總有效收塵面積(m2) |
79.2 |
158.4 |
181 |
237.6 |
|
電暈極型式每排根數 |
芒刺×1 |
芒刺×1 |
芒刺×1 |
芒刺×1 |
|
每電場電暈線有效長度 |
37.2 |
2×37.2 |
2×42.9 |
2×55.8 |
|
允許高含塵濃度(mg/m3nd) |
30 |
30 |
30 |
30 |
|
出口排放濃度(mg/m3nd) |
||||
|
設計除塵效率(%) |
99.7 |
99.7 |
99.7 |
99.7 |
|
所配高壓供電機組(一電場/二電場) |
CK型或GJX型- |
CK型或GJX型- |
CK型或GJX型- |
CK型或GJX型- |
|
電壓×電流(KV×mA)(臺) |
100×20 1 |
100×20/100×200 2 |
120×30/120×30 2 |
120×30/120×30 2 |
|
振打電機型號 (臺) |
B-0.5 0.5KW |
B-0.5 0.5KW |
B-0.5 0.5KW |
B-0.5 0.5KW |
|
卸灰閥尺寸(mm)及傳動 (臺) |
300×300JTC561 1 |
300×300JTC561 2 |
300×300YCJ561 2 |
300×300YCJ561 2 |
|
熱風清掃裝置通風機型式 |
T4-72 |
14-72 NO |
14-72 NO 3A |
14-72 NO 3A |
|
電阻加熱器型式 (個) |
SRQ4-220V |
SRQ4-220V |
SRQ4-220V |
SRQ4-220V |
|
設備總重量 (噸) |
9.85 |
19.85 |
20.83 |
28.19 |
|
備 注 |
適用于Ф15×12m烘干機(烘粘土、礦渣、鐵粉、煤粉等) |
適用于Ф2.2×12m烘干機(烘干物料同左等) |
適用于Ф2.2×14m烘干機(烘干物料同左) |
適用于Ф2.4×18m或Ф2.8×18m烘干機(烘干物料同左) |
